GNM Baureihe

Motoren: 24

Die GNM-Baureihe steht für unsere Gleichstrom-Servomotoren mit einem permanenten Magnetfeld. Als Spannungsvarianten für die Standardausführung bieten wir 12V, 24V und 42V an. Die Nenndrehmomentbereiche im Dauerbetrieb S1 reichen ohne Getriebe bis zu 1,6 Nm. Je nach Anwendung können die Motoren in der Schutzart IP21, IP41 oder IP54 ausgeführt werden. Diese Baureihe ist durch Kohlebürstenfenster besonders servicefreundlich.

Produktkatalog GNM Baureihe (PDF)
Getriebe
Spannung
Motordrehzahl [min-1]
Nennstrom [ADC]
-
Nenndrehmom. [Nm]
-
Nennleistung [W]
-
Länge [mm]
-
Durchmesser [mm]
-
Bezeichnung
Drehzahl
Strom
Drehmom.
Leistung
Länge
Gehäuse-Ø

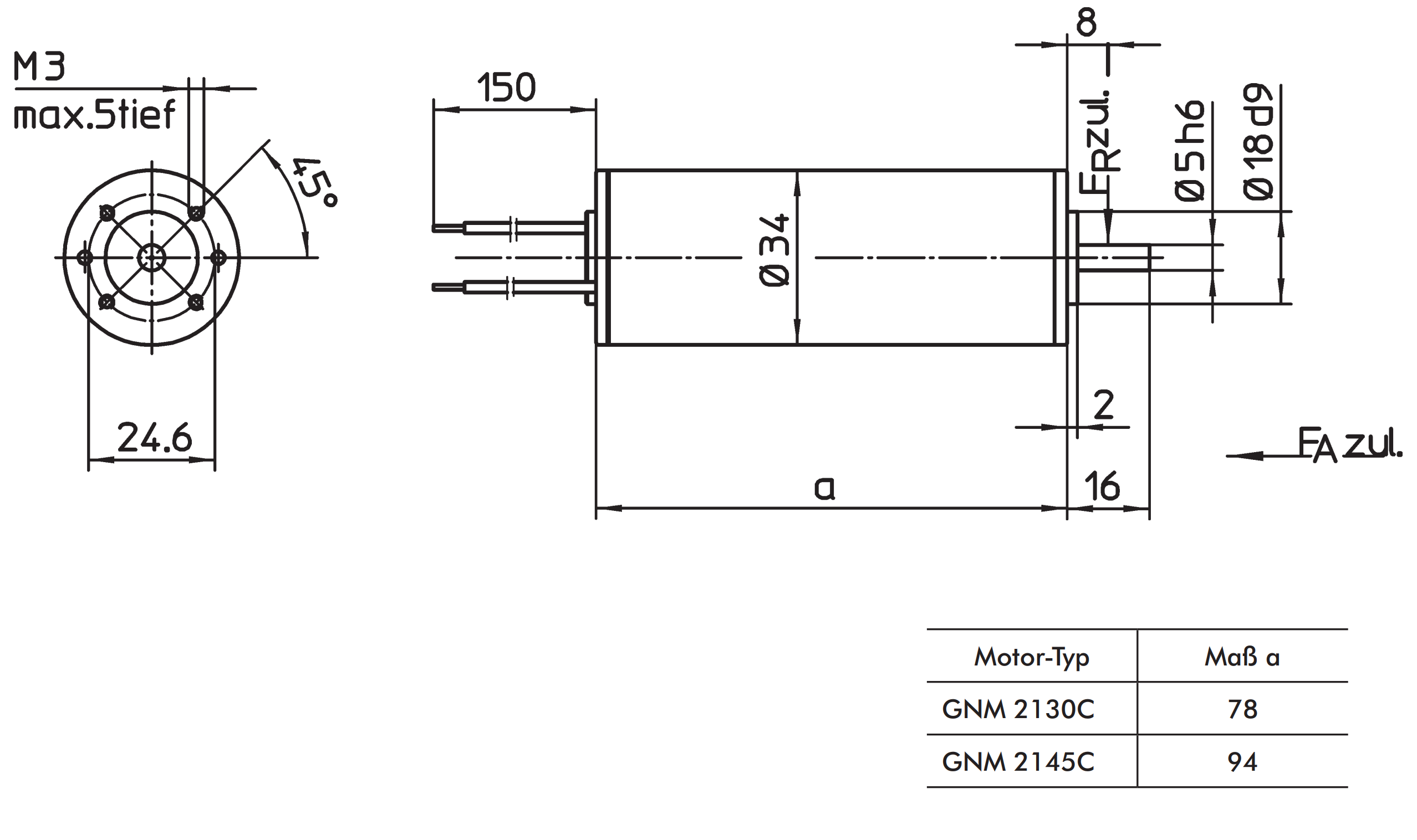

GNM 2130C - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 6000.0 min-1
Nennspannung 24 V
Nennstrom 0.8 A
Nennleistung 11.0 W
Betriebsart S1
Schutzart IP 21
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 34.0 mm
Länge 78.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0032 · 10-3 kgm2
Nenndrehmoment 0.0175 Nm
Max. Dauerdrehmoment 0.022 Nm
Anlaufmoment 0.2 Nm
Drehzahländerung pro Moment 315.0 N-1cm-1min-1
Mechanische Zeitkonstante 10.5 ms
Reibungsmoment 0.008 Nm
Rotorgewicht 0.078 kg
FR (Zul. radiale Wellenlast) 50.0
FA (Zul. axiale Wellenlast) 20.0
Elektrische Daten
Ankerwiderstand 3.7 Ω
Ankerinduktivität 2.7 mH
Anschlusswiderstand 3.45 Ω
Spannungskonstante 3.4 V/1000 min -1
Drehmomentkonstante 0.0325 Nm/A
Anlaufstrom 7.0 A
Max. Spitzenstrom 8.8 A
Elektrische Zeitkonstante 0.78 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 15 min
Temperaturanstieg ohne Kühlung 6.6 K/W

GNM 2145C - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 6000.0 min-1
Nennspannung 24 V
Nennstrom 1.15 A
Nennleistung 16.0 W
Betriebsart S1
Schutzart IP 21
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 34.0 mm
Länge 94.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0043 · 10-3 kgm2
Nenndrehmoment 0.0255 Nm
Max. Dauerdrehmoment 0.03 Nm
Anlaufmoment 0.29 Nm
Drehzahländerung pro Moment 210.0 N-1cm-1min-1
Mechanische Zeitkonstante 9.4 ms
Reibungsmoment 0.012 Nm
Rotorgewicht 0.103 kg
FR (Zul. radiale Wellenlast) 50.0
FA (Zul. axiale Wellenlast) 20.0
Elektrische Daten
Ankerwiderstand 2.4 Ω
Ankerinduktivität 1.45 mH
Anschlusswiderstand 2.3 Ω
Spannungskonstante 3.4 V/1000 min -1
Drehmomentkonstante 0.0325 Nm/A
Anlaufstrom 10.4 A
Max. Spitzenstrom 12.5 A
Elektrische Zeitkonstante 0.63 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 15 min
Temperaturanstieg ohne Kühlung 6.4 K/W

GNM 2636A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Inkrementalgeber DIT 1 lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 1.6 A
Nennleistung 22.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 45.0 mm
Länge 107.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0125 · 10-3 kgm2
Nenndrehmoment 0.07 Nm
Max. Dauerdrehmoment 0.09 Nm
Anlaufmoment 0.33 Nm
Drehzahländerung pro Moment 102.0 N-1cm-1min-1
Mechanische Zeitkonstante 13.3 ms
Reibungsmoment 0.02 Nm
Rotorgewicht 0.19 kg
FR (Zul. radiale Wellenlast) 80.0
FA (Zul. axiale Wellenlast) 32.0
Elektrische Daten
Ankerwiderstand 3.1 Ω
Ankerinduktivität 3.1 mH
Anschlusswiderstand 3.6 Ω
Spannungskonstante 6.1 V/1000 min -1
Drehmomentkonstante 0.058 Nm/A
Anlaufstrom 6.7 A
Max. Spitzenstrom 14.5 A
Elektrische Zeitkonstante 0.86 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 27 min
Temperaturanstieg ohne Kühlung 6.6 K/W
Optionale Haltebremse B 5.17
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

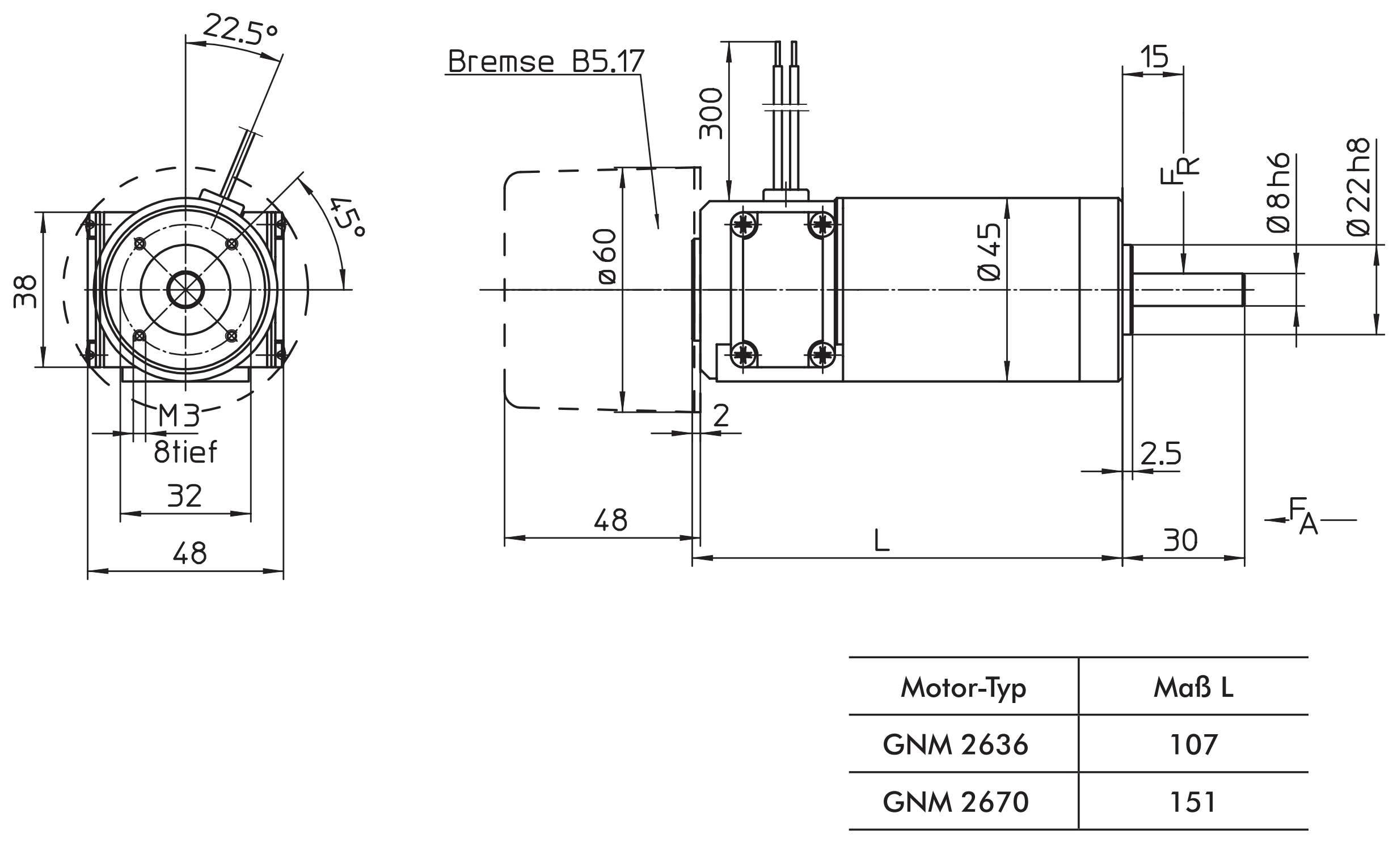

GNM 2636A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Inkrementalgeber DIT 1 lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 4000.0 min-1
Nennspannung 24 V
Nennstrom 1.9 A
Nennleistung 28.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 45.0 mm
Länge 107.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0125 · 10-3 kgm2
Nenndrehmoment 0.067 Nm
Max. Dauerdrehmoment 0.09 Nm
Anlaufmoment 0.4 Nm
Drehzahländerung pro Moment 104.0 N-1cm-1min-1
Mechanische Zeitkonstante 13.6 ms
Reibungsmoment 0.02 Nm
Rotorgewicht 0.19 kg
FR (Zul. radiale Wellenlast) 80.0
FA (Zul. axiale Wellenlast) 32.0
Elektrische Daten
Ankerwiderstand 1.9 Ω
Ankerinduktivität 1.9 mH
Anschlusswiderstand 2.4 Ω
Spannungskonstante 4.9 V/1000 min -1
Drehmomentkonstante 0.047 Nm/A
Anlaufstrom 10.0 A
Max. Spitzenstrom 18.5 A
Elektrische Zeitkonstante 0.79 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 27 min
Temperaturanstieg ohne Kühlung 6.0 K/W
Optionale Haltebremse B 5.17
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 2670A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Inkrementalgeber DIT 1 lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 2.6 A
Nennleistung 40.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 45.0 mm
Länge 151.0 mm
Mechanische Daten
Massenträgheitsmoment 0.023 · 10-3 kgm2
Nenndrehmoment 0.127 Nm
Max. Dauerdrehmoment 0.16 Nm
Anlaufmoment 0.61 Nm
Drehzahländerung pro Moment 55.0 N-1cm-1min-1
Mechanische Zeitkonstante 13.2 ms
Reibungsmoment 0.025 Nm
Rotorgewicht 0.3 kg
FR (Zul. radiale Wellenlast) 80.0
FA (Zul. axiale Wellenlast) 32.0
Elektrische Daten
Ankerwiderstand 1.6 Ω
Ankerinduktivität 1.7 mH
Anschlusswiderstand 2.0 Ω
Spannungskonstante 6.2 V/1000 min -1
Drehmomentkonstante 0.059 Nm/A
Anlaufstrom 12.0 A
Max. Spitzenstrom 26.0 A
Elektrische Zeitkonstante 0.85 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 27 min
Temperaturanstieg ohne Kühlung 4.7 K/W
Optionale Haltebremse B 5.17
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 2670A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Inkrementalgeber DIT 1 lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 4000.0 min-1
Nennspannung 24 V
Nennstrom 3.1 A
Nennleistung 50.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 45.0 mm
Länge 151.0 mm
Mechanische Daten
Massenträgheitsmoment 0.023 · 10-3 kgm2
Nenndrehmoment 0.12 Nm
Max. Dauerdrehmoment 0.16 Nm
Anlaufmoment 0.71 Nm
Drehzahländerung pro Moment 58.0 N-1cm-1min-1
Mechanische Zeitkonstante 14.0 ms
Reibungsmoment 0.03 Nm
Rotorgewicht 0.3 kg
FR (Zul. radiale Wellenlast) 80.0
FA (Zul. axiale Wellenlast) 32.0
Elektrische Daten
Ankerwiderstand 1.0 Ω
Ankerinduktivität 1.1 mH
Anschlusswiderstand 1.4 Ω
Spannungskonstante 5.0 V/1000 min -1
Drehmomentkonstante 0.048 Nm/A
Anlaufstrom 17.1 A
Max. Spitzenstrom 34.0 A
Elektrische Zeitkonstante 0.79 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 27 min
Temperaturanstieg ohne Kühlung 4.3 K/W
Optionale Haltebremse B 5.17
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

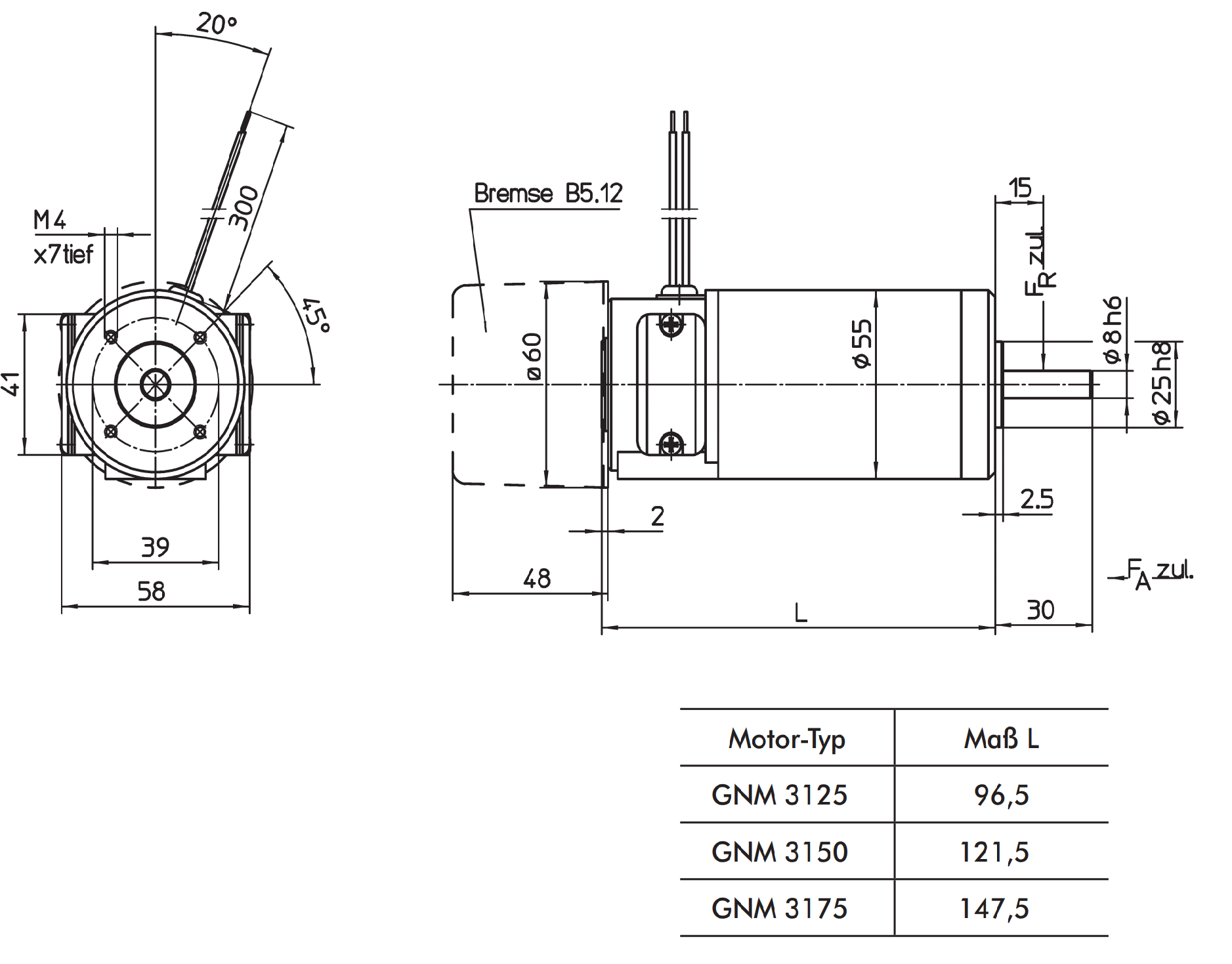

GNM 3125 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 2.0 A
Nennleistung 30.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 96.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0177 · 10-3 kgm2
Nenndrehmoment 0.096 Nm
Max. Dauerdrehmoment 0.105 Nm
Anlaufmoment 0.4 Nm
Drehzahländerung pro Moment 83.0 N-1cm-1min-1
Mechanische Zeitkonstante 15.4 ms
Reibungsmoment 0.02 Nm
Rotorgewicht 0.19 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 2.6 Ω
Ankerinduktivität 3.0 mH
Anschlusswiderstand 3.14 Ω
Spannungskonstante 6.27 V/1000 min -1
Drehmomentkonstante 0.06 Nm/A
Anlaufstrom 7.7 A
Max. Spitzenstrom 16.0 A
Elektrische Zeitkonstante 0.96 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 4.7 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 3125 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 4000.0 min-1
Nennspannung 24 V
Nennstrom 2.5 A
Nennleistung 38.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 96.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0177 · 10-3 kgm2
Nenndrehmoment 0.091 Nm
Max. Dauerdrehmoment 0.105 Nm
Anlaufmoment 0.48 Nm
Drehzahländerung pro Moment 87.0 N-1cm-1min-1
Mechanische Zeitkonstante 16.1 ms
Reibungsmoment 0.025 Nm
Rotorgewicht 0.19 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 1.5 Ω
Ankerinduktivität 2.2 mH
Anschlusswiderstand 2.0 Ω
Spannungskonstante 4.9 V/1000 min -1
Drehmomentkonstante 0.047 Nm/A
Anlaufstrom 12.0 A
Max. Spitzenstrom 20.0 A
Elektrische Zeitkonstante 1.1 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 3.8 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 3150 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 3.1 A
Nennleistung 55.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 121.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0296 · 10-3 kgm2
Nenndrehmoment 0.175 Nm
Max. Dauerdrehmoment 0.2 Nm
Anlaufmoment 0.96 Nm
Drehzahländerung pro Moment 33.0 N-1cm-1min-1
Mechanische Zeitkonstante 10.1 ms
Reibungsmoment 0.025 Nm
Rotorgewicht 0.3 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 1.05 Ω
Ankerinduktivität 1.4 mH
Anschlusswiderstand 1.4 Ω
Spannungskonstante 6.69 V/1000 min -1
Drehmomentkonstante 0.064 Nm/A
Anlaufstrom 17.1 A
Max. Spitzenstrom 31.0 A
Elektrische Zeitkonstante 1.0 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 3.9 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 3150 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 4000.0 min-1
Nennspannung 24 V
Nennstrom 3.9 A
Nennleistung 70.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 121.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0296 · 10-3 kgm2
Nenndrehmoment 0.167 Nm
Max. Dauerdrehmoment 0.2 Nm
Anlaufmoment 1.1 Nm
Drehzahländerung pro Moment 36.0 N-1cm-1min-1
Mechanische Zeitkonstante 11.2 ms
Reibungsmoment 0.03 Nm
Rotorgewicht 0.3 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 0.68 Ω
Ankerinduktivität 0.98 mH
Anschlusswiderstand 0.98 Ω
Spannungskonstante 5.3 V/1000 min -1
Drehmomentkonstante 0.051 Nm/A
Anlaufstrom 24.0 A
Max. Spitzenstrom 38.0 A
Elektrische Zeitkonstante 1.0 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 3.2 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 3175 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 4.1 A
Nennleistung 75.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 147.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0421 · 10-3 kgm2
Nenndrehmoment 0.239 Nm
Max. Dauerdrehmoment 0.27 Nm
Anlaufmoment 1.5 Nm
Drehzahländerung pro Moment 19.0 N-1cm-1min-1
Mechanische Zeitkonstante 8.4 ms
Reibungsmoment 0.035 Nm
Rotorgewicht 0.42 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 0.69 Ω
Ankerinduktivität 0.94 mH
Anschlusswiderstand 0.9 Ω
Spannungskonstante 7.06 V/1000 min -1
Drehmomentkonstante 0.067 Nm/A
Anlaufstrom 26.0 A
Max. Spitzenstrom 43.0 A
Elektrische Zeitkonstante 1.04 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 3.3 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 3175 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch in Schutzart IP 54 und/oder mit Gerätestecker DIN 43650 lieferbar.
  • Ausführung mit Bremse in Schutzart IP 54 und mit Anschlusskabel.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 4000.0 min-1
Nennspannung 24 V
Nennstrom 4.8 A
Nennleistung 90.0 W
Betriebsart S1
Schutzart IP 41
Drehrichtung reversibel
Anschlussart Freie Anschlusslitzen
Bauform IM B14
Durchmesser 55.0 mm
Länge 147.5 mm
Mechanische Daten
Massenträgheitsmoment 0.0421 · 10-3 kgm2
Nenndrehmoment 0.215 Nm
Max. Dauerdrehmoment 0.27 Nm
Anlaufmoment 1.9 Nm
Drehzahländerung pro Moment 20.0 N-1cm-1min-1
Mechanische Zeitkonstante 9.0 ms
Reibungsmoment 0.035 Nm
Rotorgewicht 0.42 kg
FR (Zul. radiale Wellenlast) 100.0
FA (Zul. axiale Wellenlast) 40.0
Elektrische Daten
Ankerwiderstand 0.42 Ω
Ankerinduktivität 0.6 mH
Anschlusswiderstand 0.58 Ω
Spannungskonstante 5.48 V/1000 min -1
Drehmomentkonstante 0.052 Nm/A
Anlaufstrom 41.0 A
Max. Spitzenstrom 54.0 A
Elektrische Zeitkonstante 1.04 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 32 min
Temperaturanstieg ohne Kühlung 3.1 K/W
Optionale Haltebremse B 5.12
Nennspannung 24 V
Nennstrom 0.3 A
Stat. Bremsmoment (Motorwelle) 0.5 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4125A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

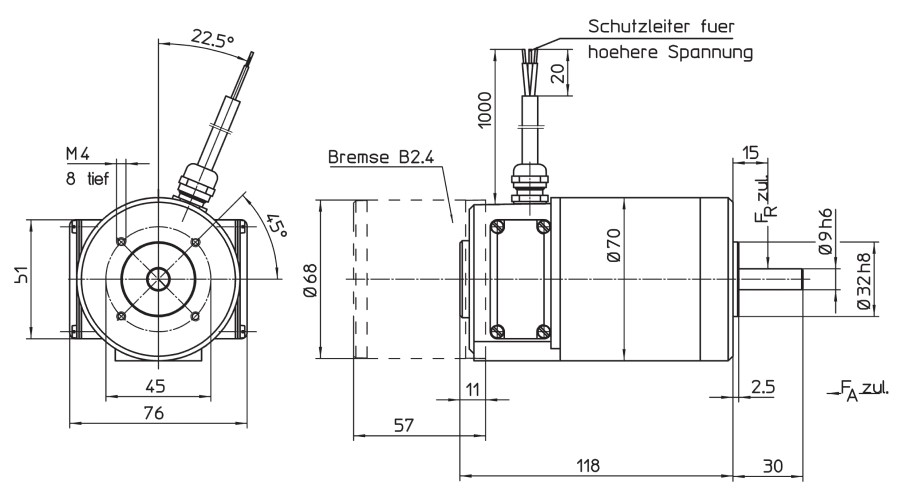

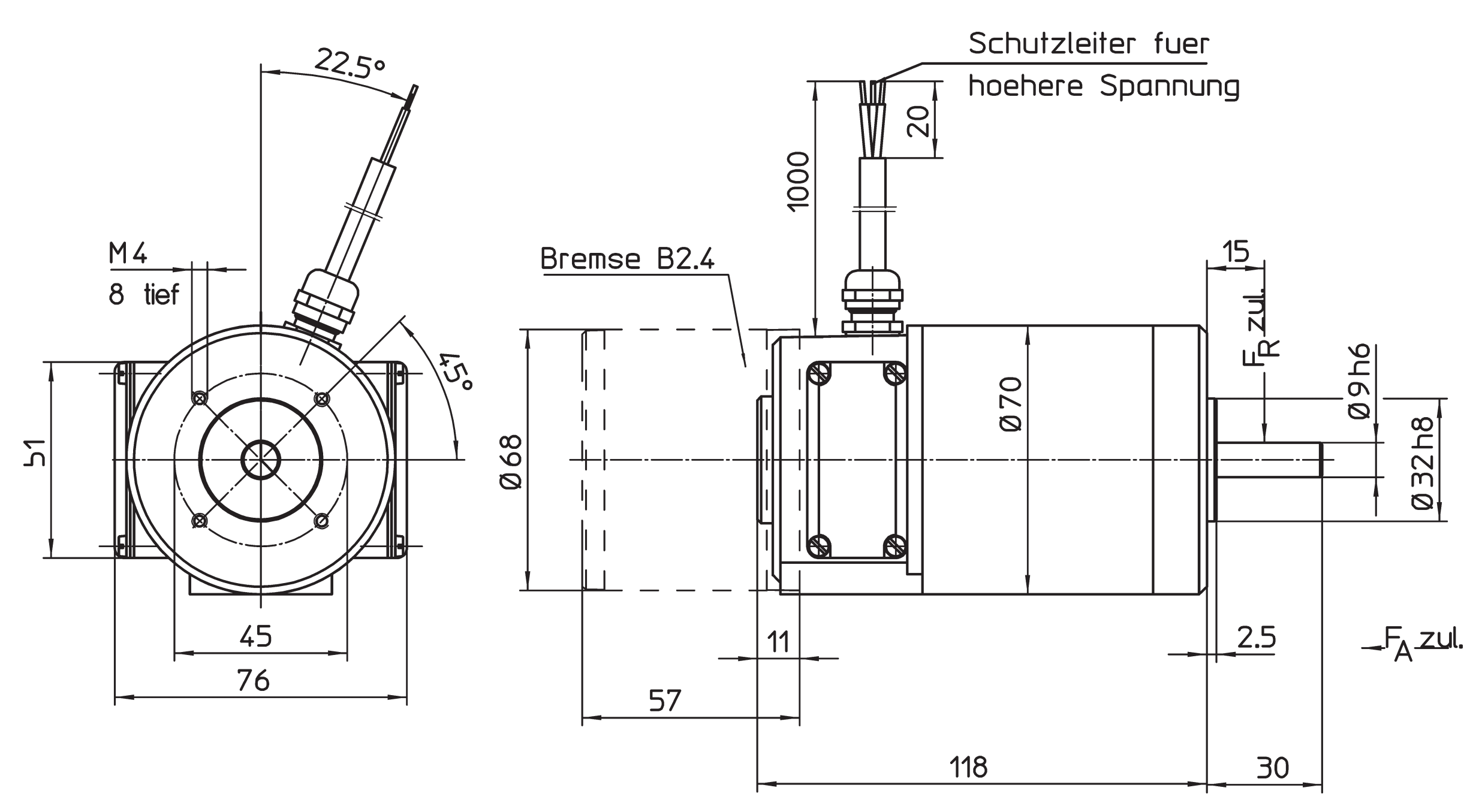

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 1600.0 min-1
Nennspannung 24 V
Nennstrom 2.15 A
Nennleistung 35.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 118.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0558 · 10-3 kgm2
Nenndrehmoment 0.209 Nm
Max. Dauerdrehmoment 0.23 Nm
Anlaufmoment 0.87 Nm
Drehzahländerung pro Moment 21.0 N-1cm-1min-1
Mechanische Zeitkonstante 12.3 ms
Reibungsmoment 0.025 Nm
Rotorgewicht 0.425 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 2.52 Ω
Ankerinduktivität 5.8 mH
Anschlusswiderstand 2.66 Ω
Spannungskonstante 11.47 V/1000 min -1
Drehmomentkonstante 0.11 Nm/A
Anlaufstrom 9.0 A
Max. Spitzenstrom 14.0 A
Elektrische Zeitkonstante 2.2 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 6.1 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4125A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 3.6 A
Nennleistung 60.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 118.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0558 · 10-3 kgm2
Nenndrehmoment 0.191 Nm
Max. Dauerdrehmoment 0.23 Nm
Anlaufmoment 1.35 Nm
Drehzahländerung pro Moment 23.0 N-1cm-1min-1
Mechanische Zeitkonstante 13.5 ms
Reibungsmoment 0.04 Nm
Rotorgewicht 0.425 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 0.86 Ω
Ankerinduktivität 1.85 mH
Anschlusswiderstand 1.0 Ω
Spannungskonstante 6.73 V/1000 min -1
Drehmomentkonstante 0.0643 Nm/A
Anlaufstrom 24.0 A
Max. Spitzenstrom 24.0 A
Elektrische Zeitkonstante 1.85 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 3.95 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4150A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 1600.0 min-1
Nennspannung 24 V
Nennstrom 3.2 A
Nennleistung 58.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 143.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0938 · 10-3 kgm2
Nenndrehmoment 0.346 Nm
Max. Dauerdrehmoment 0.38 Nm
Anlaufmoment 1.91 Nm
Drehzahländerung pro Moment 8.4 N-1cm-1min-1
Mechanische Zeitkonstante 8.3 ms
Reibungsmoment 0.035 Nm
Rotorgewicht 0.56 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 1.15 Ω
Ankerinduktivität 2.54 mH
Anschlusswiderstand 1.27 Ω
Spannungskonstante 12.6 V/1000 min -1
Drehmomentkonstante 0.12 Nm/A
Anlaufstrom 18.0 A
Max. Spitzenstrom 24.0 A
Elektrische Zeitkonstante 2.0 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 5.1 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4150A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

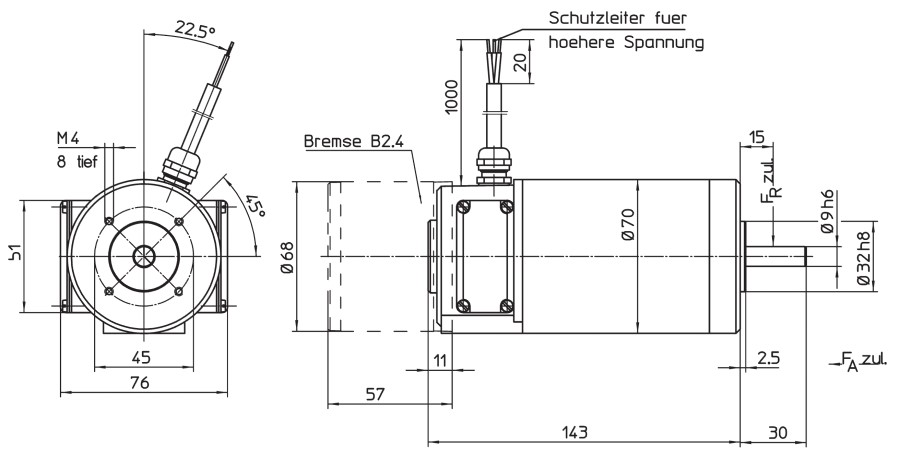

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 5.5 A
Nennleistung 100.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 143.0 mm
Mechanische Daten
Massenträgheitsmoment 0.0938 · 10-3 kgm2
Nenndrehmoment 0.318 Nm
Max. Dauerdrehmoment 0.38 Nm
Anlaufmoment 2.54 Nm
Drehzahländerung pro Moment 10.8 N-1cm-1min-1
Mechanische Zeitkonstante 10.6 ms
Reibungsmoment 0.055 Nm
Rotorgewicht 0.56 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 0.4 Ω
Ankerinduktivität 0.83 mH
Anschlusswiderstand 0.52 Ω
Spannungskonstante 7.1 V/1000 min -1
Drehmomentkonstante 0.0678 Nm/A
Anlaufstrom 43.0 A
Max. Spitzenstrom 42.0 A
Elektrische Zeitkonstante 1.6 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 3.2 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4175A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

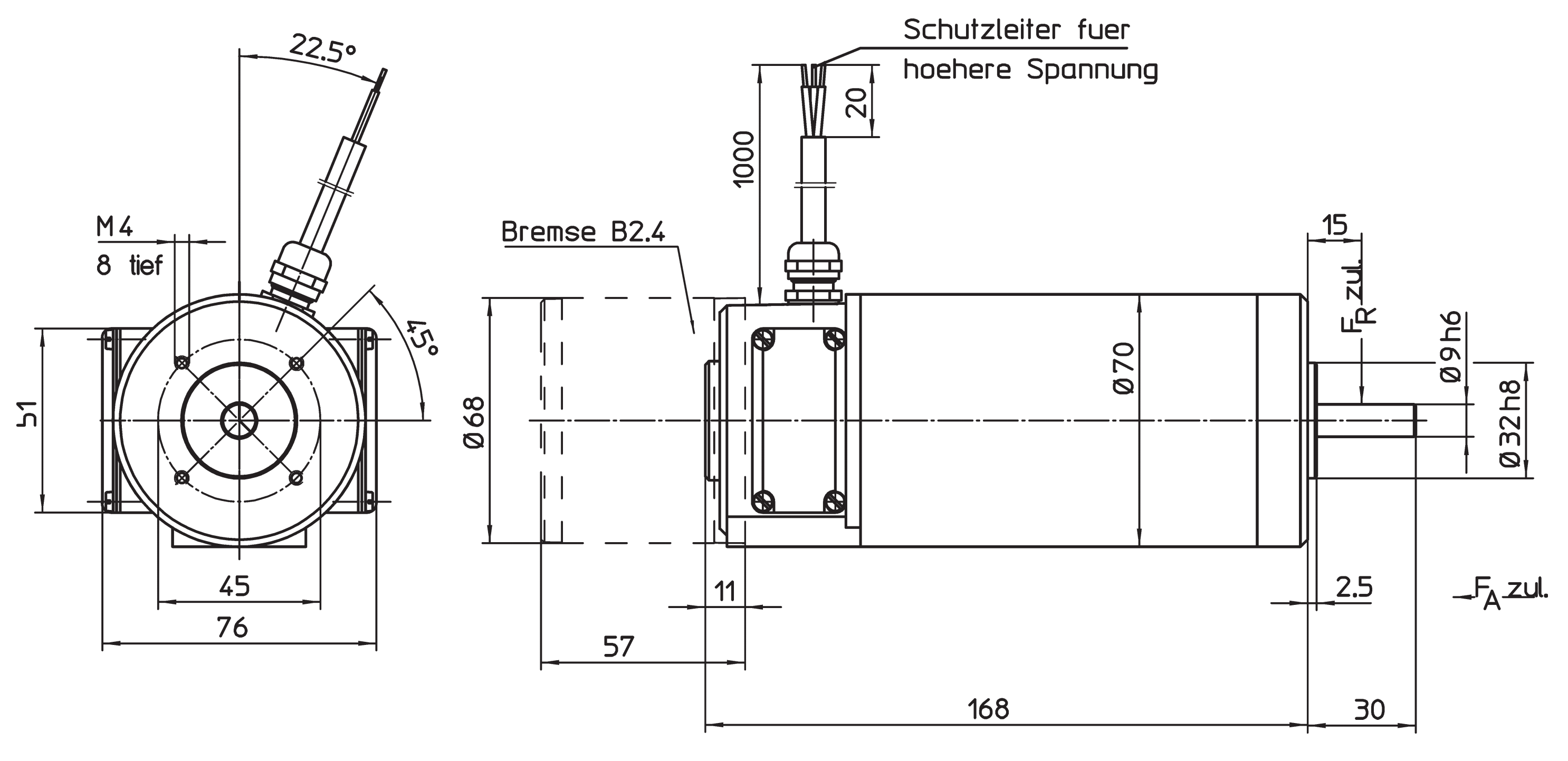

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 1600.0 min-1
Nennspannung 24 V
Nennstrom 4.5 A
Nennleistung 85.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 168.0 mm
Mechanische Daten
Massenträgheitsmoment 0.133 · 10-3 kgm2
Nenndrehmoment 0.507 Nm
Max. Dauerdrehmoment 0.57 Nm
Anlaufmoment 3.0 Nm
Drehzahländerung pro Moment 5.1 N-1cm-1min-1
Mechanische Zeitkonstante 7.2 ms
Reibungsmoment 0.05 Nm
Rotorgewicht 0.77 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 0.72 Ω
Ankerinduktivität 1.5 mH
Anschlusswiderstand 0.83 Ω
Spannungskonstante 13.0 V/1000 min -1
Drehmomentkonstante 0.124 Nm/A
Anlaufstrom 27.0 A
Max. Spitzenstrom 34.0 A
Elektrische Zeitkonstante 1.8 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 3.9 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 4175A - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 7.5 A
Nennleistung 140.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 70.0 mm
Länge 168.0 mm
Mechanische Daten
Massenträgheitsmoment 0.133 · 10-3 kgm2
Nenndrehmoment 0.446 Nm
Max. Dauerdrehmoment 0.57 Nm
Anlaufmoment 3.7 Nm
Drehzahländerung pro Moment 7.2 N-1cm-1min-1
Mechanische Zeitkonstante 10.0 ms
Reibungsmoment 0.065 Nm
Rotorgewicht 0.77 kg
FR (Zul. radiale Wellenlast) 130.0
FA (Zul. axiale Wellenlast) 52.0
Elektrische Daten
Ankerwiderstand 0.24 Ω
Ankerinduktivität 0.56 mH
Anschlusswiderstand 0.35 Ω
Spannungskonstante 7.15 V/1000 min -1
Drehmomentkonstante 0.0683 Nm/A
Anlaufstrom 61.0 A
Max. Spitzenstrom 62.0 A
Elektrische Zeitkonstante 1.6 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 2.6 K/W
Optionale Haltebremse B 2.4
Nennspannung 24 V
Nennstrom 0.35 A
Stat. Bremsmoment (Motorwelle) 0.8 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 5440E - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

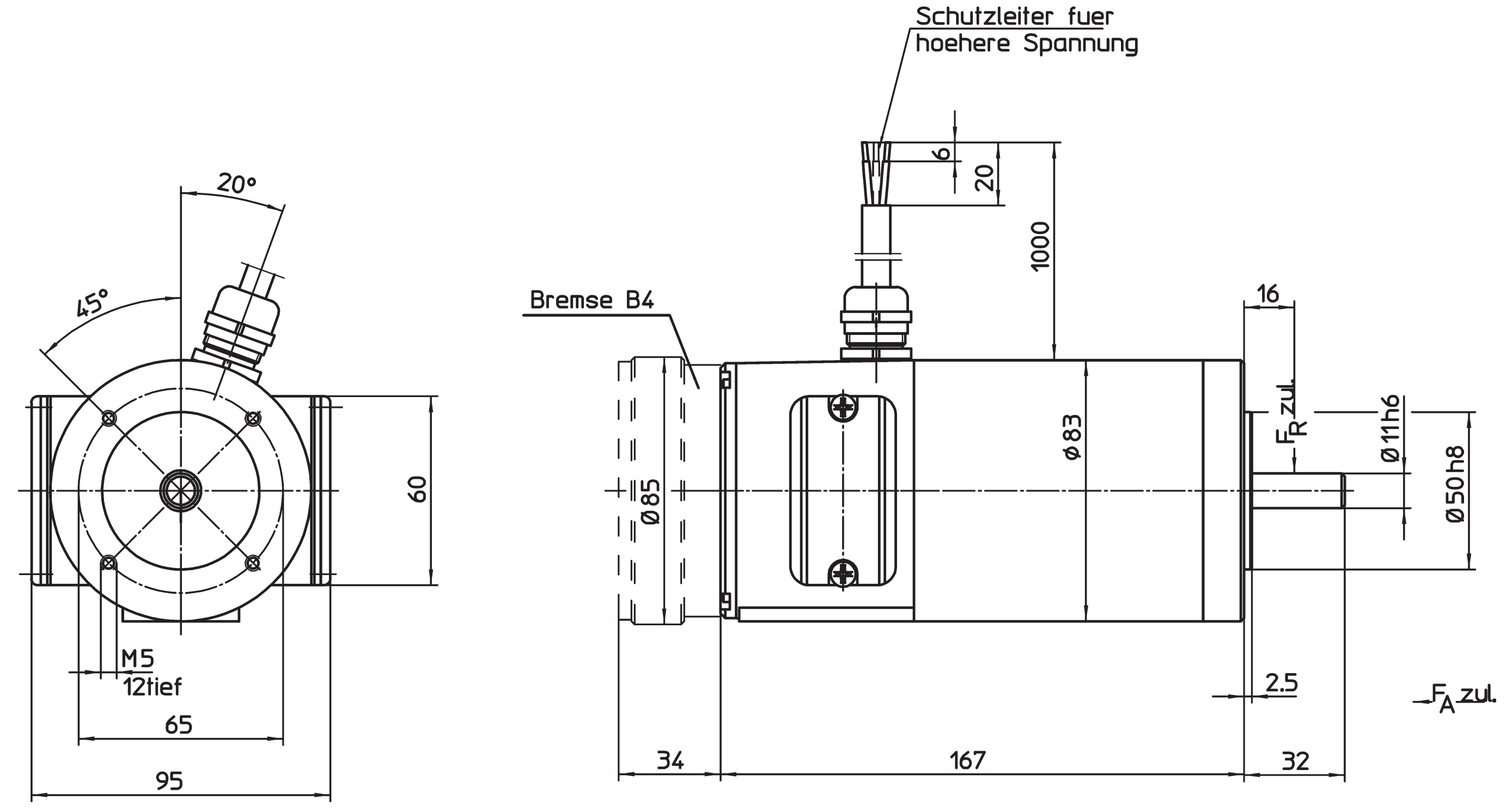

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 1600.0 min-1
Nennspannung 24 V
Nennstrom 5.3 A
Nennleistung 95.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 83.0 mm
Länge 167.0 mm
Mechanische Daten
Massenträgheitsmoment 0.2 · 10-3 kgm2
Nenndrehmoment 0.567 Nm
Max. Dauerdrehmoment 0.59 Nm
Anlaufmoment 3.1 Nm
Drehzahländerung pro Moment 5.2 N-1cm-1min-1
Mechanische Zeitkonstante 10.8 ms
Reibungsmoment 0.06 Nm
Rotorgewicht 0.85 kg
FR (Zul. radiale Wellenlast) 140.0
FA (Zul. axiale Wellenlast) 56.0
Elektrische Daten
Ankerwiderstand 0.7 Ω
Ankerinduktivität 2.2 mH
Anschlusswiderstand 0.75 Ω
Spannungskonstante 12.34 V/1000 min -1
Drehmomentkonstante 0.118 Nm/A
Anlaufstrom 30.0 A
Max. Spitzenstrom 37.0 A
Elektrische Zeitkonstante 2.9 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 3.0 K/W
Optionale Haltebremse B 4
Nennspannung 24 V
Nennstrom 0.14 A
Stat. Bremsmoment (Motorwelle) 1.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 5440E - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 8.3 A
Nennleistung 150.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 83.0 mm
Länge 167.0 mm
Mechanische Daten
Massenträgheitsmoment 0.2 · 10-3 kgm2
Nenndrehmoment 0.477 Nm
Max. Dauerdrehmoment 0.59 Nm
Anlaufmoment 3.8 Nm
Drehzahländerung pro Moment 6.2 N-1cm-1min-1
Mechanische Zeitkonstante 12.9 ms
Reibungsmoment 0.08 Nm
Rotorgewicht 0.85 kg
FR (Zul. radiale Wellenlast) 140.0
FA (Zul. axiale Wellenlast) 56.0
Elektrische Daten
Ankerwiderstand 0.24 Ω
Ankerinduktivität 0.7 mH
Anschlusswiderstand 0.29 Ω
Spannungskonstante 7.02 V/1000 min -1
Drehmomentkonstante 0.067 Nm/A
Anlaufstrom 74.0 A
Max. Spitzenstrom 65.0 A
Elektrische Zeitkonstante 2.4 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 2.2 K/W
Optionale Haltebremse B 4
Nennspannung 24 V
Nennstrom 0.14 A
Stat. Bremsmoment (Motorwelle) 1.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 5480E - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

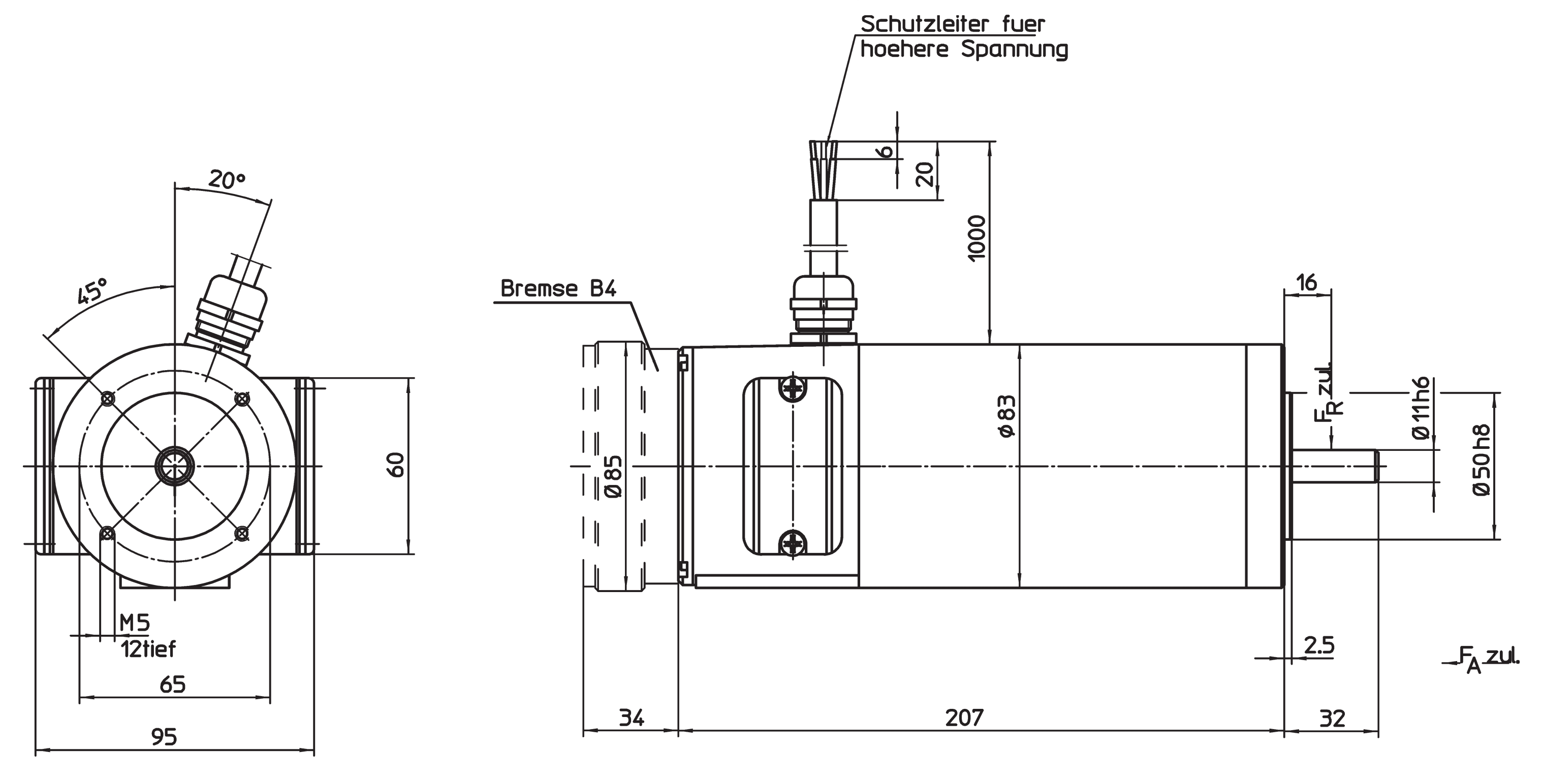

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 1600.0 min-1
Nennspannung 24 V
Nennstrom 8.8 A
Nennleistung 160.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 83.0 mm
Länge 207.0 mm
Mechanische Daten
Massenträgheitsmoment 0.37 · 10-3 kgm2
Nenndrehmoment 0.955 Nm
Max. Dauerdrehmoment 1.1 Nm
Anlaufmoment 6.1 Nm
Drehzahländerung pro Moment 2.5 N-1cm-1min-1
Mechanische Zeitkonstante 9.6 ms
Reibungsmoment 0.1 Nm
Rotorgewicht 1.4 kg
FR (Zul. radiale Wellenlast) 140.0
FA (Zul. axiale Wellenlast) 56.0
Elektrische Daten
Ankerwiderstand 0.33 Ω
Ankerinduktivität 1.1 mH
Anschlusswiderstand 0.375 Ω
Spannungskonstante 12.6 V/1000 min -1
Drehmomentkonstante 0.12 Nm/A
Anlaufstrom 57.0 A
Max. Spitzenstrom 65.0 A
Elektrische Zeitkonstante 2.9 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 2.2 K/W
Optionale Haltebremse B 4
Nennspannung 24 V
Nennstrom 0.14 A
Stat. Bremsmoment (Motorwelle) 1.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 5480E - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 2-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Abdeckung zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
  • Motoren auch mit Gleichstrom-Tachogenerator und/oder Inkrementalgeber lieferbar.
  • Motoren auch mit Gerätestecker DIN 43650 lieferbar.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 12.9 A
Nennleistung 250.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 83.0 mm
Länge 207.0 mm
Mechanische Daten
Massenträgheitsmoment 0.37 · 10-3 kgm2
Nenndrehmoment 0.796 Nm
Max. Dauerdrehmoment 1.1 Nm
Anlaufmoment 7.1 Nm
Drehzahländerung pro Moment 3.0 N-1cm-1min-1
Mechanische Zeitkonstante 11.6 ms
Reibungsmoment 0.1 Nm
Rotorgewicht 1.4 kg
FR (Zul. radiale Wellenlast) 140.0
FA (Zul. axiale Wellenlast) 56.0
Elektrische Daten
Ankerwiderstand 0.106 Ω
Ankerinduktivität 0.33 mH
Anschlusswiderstand 0.152 Ω
Spannungskonstante 7.3 V/1000 min -1
Drehmomentkonstante 0.0697 Nm/A
Anlaufstrom 126.0 A
Max. Spitzenstrom 115.0 A
Elektrische Zeitkonstante 2.2 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 40 min
Temperaturanstieg ohne Kühlung 1.8 K/W
Optionale Haltebremse B 4
Nennspannung 24 V
Nennstrom 0.14 A
Stat. Bremsmoment (Motorwelle) 1.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 8035/4 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 4-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Schraubkappen zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.

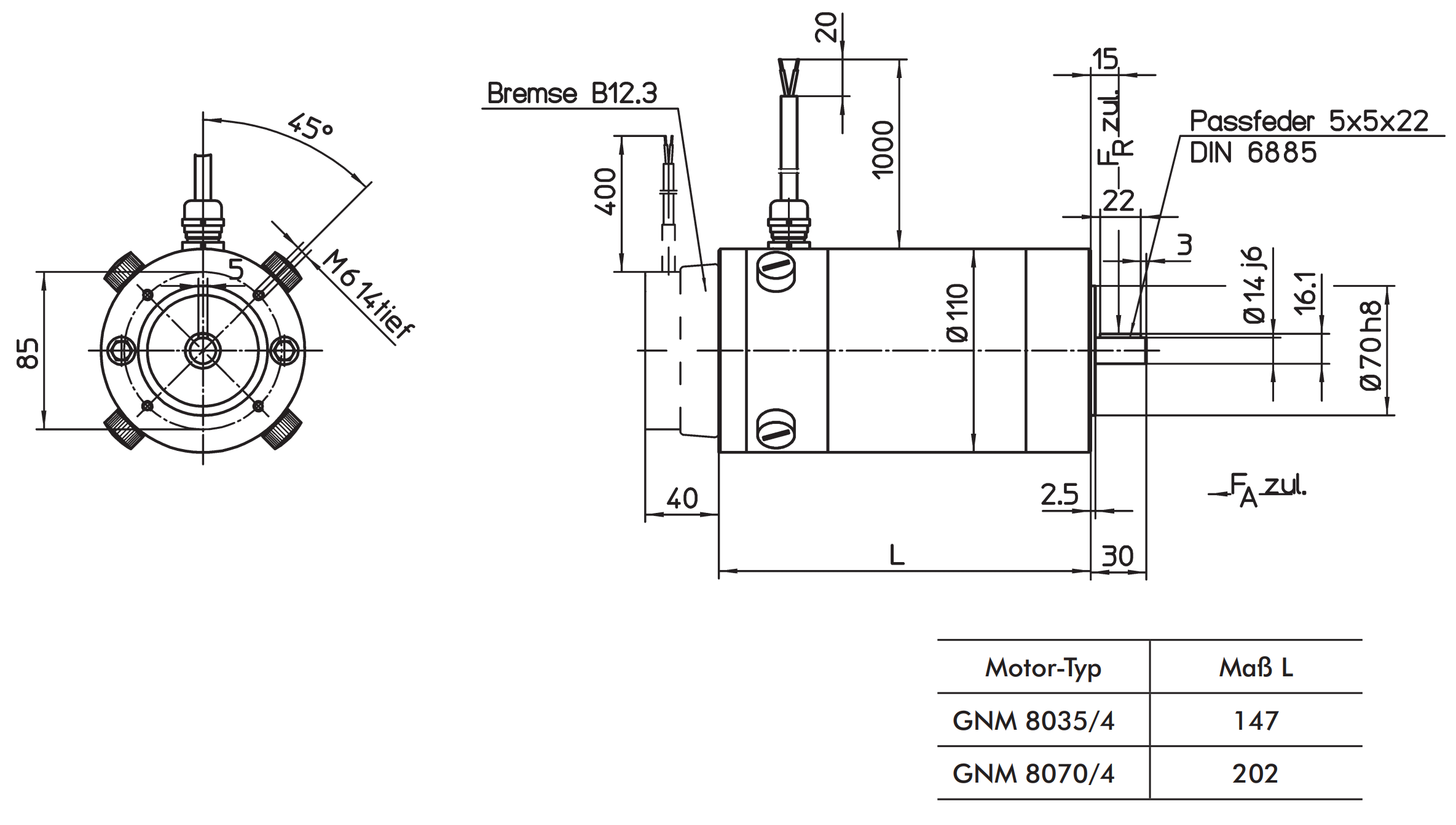

Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 15.2 A
Nennleistung 280.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 110.0 mm
Länge 147.0 mm
Mechanische Daten
Massenträgheitsmoment 0.92 · 10-3 kgm2
Nenndrehmoment 0.9 Nm
Max. Dauerdrehmoment 1.05 Nm
Anlaufmoment 6.5 Nm
Drehzahländerung pro Moment 2.2 N-1cm-1min-1
Mechanische Zeitkonstante 21.3 ms
Reibungsmoment 0.18 Nm
Rotorgewicht 1.6 kg
FR (Zul. radiale Wellenlast) 200.0
FA (Zul. axiale Wellenlast) 80.0
Elektrische Daten
Ankerwiderstand 0.07 Ω
Ankerinduktivität 0.27 mH
Anschlusswiderstand 0.12 Ω
Spannungskonstante 7.57 V/1000 min -1
Drehmomentkonstante 0.072 Nm/A
Anlaufstrom 160.0 A
Max. Spitzenstrom 103.0 A
Elektrische Zeitkonstante 2.3 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 45 min
Temperaturanstieg ohne Kühlung 1.0 K/W
Optionale Haltebremse B 12.3
Nennspannung 24 V
Nennstrom 1.0 A
Stat. Bremsmoment (Motorwelle) 5.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm

GNM 8070/4 - Motoren-Aufbau

Bürstenbehafteter Gleichstrommotor mit permanentem Magnetfeld in 4-poliger Ausführung. Kohlebürstenhalteröffnung ist durch Abnahme der Schraubkappen zugänglich. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Datenblatt (PDF) STEP-Datei (Download) Blueprint (JPG)

Hinweise

Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
Blueprint of the ENGEL Motor
Allgemeine Daten
Nenndrehzahl 3000.0 min-1
Nennspannung 24 V
Nennstrom 27.0 A
Nennleistung 500.0 W
Betriebsart S1
Schutzart IP 54
Drehrichtung reversibel
Anschlussart Mantelleitung
Bauform IM B14
Durchmesser 110.0 mm
Länge 202.0 mm
Mechanische Daten
Massenträgheitsmoment 1.55 · 10-3 kgm2
Nenndrehmoment 1.6 Nm
Max. Dauerdrehmoment 1.9 Nm
Anlaufmoment 9.0 Nm
Drehzahländerung pro Moment 2.1 N-1cm-1min-1
Mechanische Zeitkonstante 34.0 ms
Reibungsmoment 0.18 Nm
Rotorgewicht 2.5 kg
FR (Zul. radiale Wellenlast) 200.0
FA (Zul. axiale Wellenlast) 80.0
Elektrische Daten
Ankerwiderstand 0.03 Ω
Ankerinduktivität 0.1 mH
Anschlusswiderstand 0.098 Ω
Spannungskonstante 7.0 V/1000 min -1
Drehmomentkonstante 0.067 Nm/A
Anlaufstrom 195.0 A
Max. Spitzenstrom 150.0 A
Elektrische Zeitkonstante 1.02 ms
Thermische Daten
Max. Umgebungstemperatur 40.0 °C
Isolationsklasse F
Thermische Zeitkonstante 45 min
Temperaturanstieg ohne Kühlung 0.71 K/W
Optionale Haltebremse B 12.3
Nennspannung 24 V
Nennstrom 1.0 A
Stat. Bremsmoment (Motorwelle) 5.0 Nm
Max. Schaltzahl pro Stunde 2000.0 Nm
