Bezeichnung
Drehzahl
Strom
Drehmom.
Leistung
Länge
Gehäuse-Ø
VGM 3125
3000.0 min-1
2.0 ADC
0.096 Nm
30.0 W
97.0 mm
55.0 mm

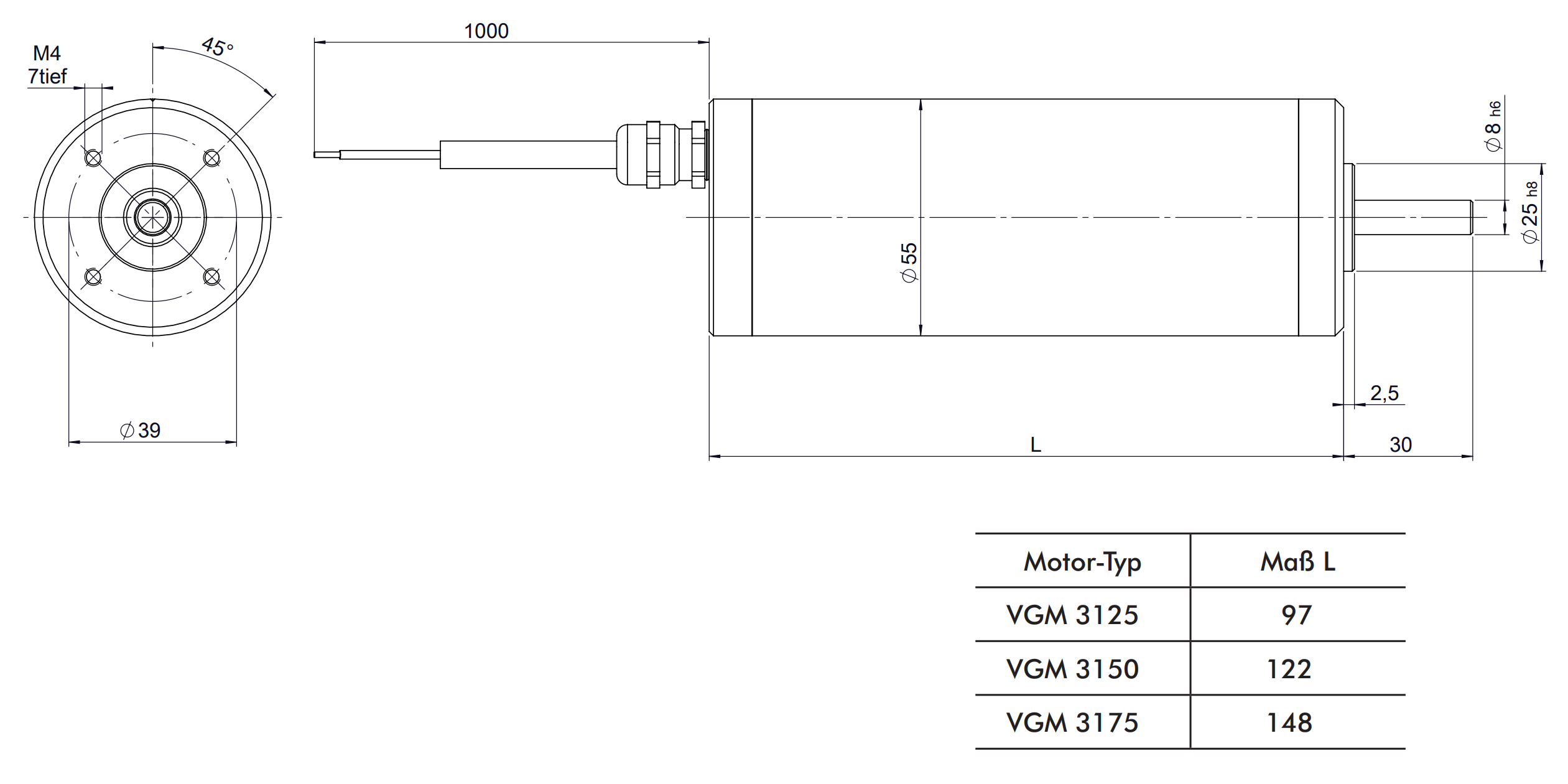

VGM 3125 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 31 werden standardmäßig mit „glatter Welle“ und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 2.0 A |
| Nennleistung | 30.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 55.0 mm |
| Länge | 97.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.0177 · 10-3 kgm2 |
| Nenndrehmoment | 0.096 Nm |
| Max. Dauerdrehmoment | 0.105 Nm |
| Anlaufmoment | 0.4 Nm |
| Drehzahländerung pro Moment | 83.0 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 15.4 ms |
| Reibungsmoment | 0.02 Nm |
| Rotorgewicht | 0.19 kg |
| FR (Zul. radiale Wellenlast) | 100.0 |
| FA (Zul. axiale Wellenlast) | 40.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 2.6 Ω |
| Ankerinduktivität | 3.0 mH |
| Anschlusswiderstand | 3.13 Ω |
| Spannungskonstante | 6.27 V/1000 min -1 |
| Drehmomentkonstante | 0.06 Nm/A |
| Anlaufstrom | 7.7 A |
| Max. Spitzenstrom | 16.0 A |
| Elektrische Zeitkonstante | 0.96 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 32 min |
| Temperaturanstieg ohne Kühlung | 4.7 K/W |
VGM 3150
3000.0 min-1
3.1 ADC
0.175 Nm
55.0 W
122.0 mm
55.0 mm
VGM 3150 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 31 werden standardmäßig mit „glatter Welle“ und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 3.1 A |
| Nennleistung | 55.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 55.0 mm |
| Länge | 122.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.0296 · 10-3 kgm2 |
| Nenndrehmoment | 0.175 Nm |
| Max. Dauerdrehmoment | 0.2 Nm |
| Anlaufmoment | 0.96 Nm |
| Drehzahländerung pro Moment | 33.0 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 10.1 ms |
| Reibungsmoment | 0.025 Nm |
| Rotorgewicht | 0.3 kg |
| FR (Zul. radiale Wellenlast) | 100.0 |
| FA (Zul. axiale Wellenlast) | 40.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 1.05 Ω |
| Ankerinduktivität | 1.4 mH |
| Anschlusswiderstand | 1.4 Ω |
| Spannungskonstante | 6.69 V/1000 min -1 |
| Drehmomentkonstante | 0.064 Nm/A |
| Anlaufstrom | 17.1 A |
| Max. Spitzenstrom | 31.0 A |
| Elektrische Zeitkonstante | 1.0 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 32 min |
| Temperaturanstieg ohne Kühlung | 3.9 K/W |
VGM 3175
3000.0 min-1
4.1 ADC
0.239 Nm
75.0 W
148.0 mm
55.0 mm
VGM 3175 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 31 werden standardmäßig mit „glatter Welle“ und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 4.1 A |
| Nennleistung | 75.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 55.0 mm |
| Länge | 148.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.0421 · 10-3 kgm2 |
| Nenndrehmoment | 0.239 Nm |
| Max. Dauerdrehmoment | 0.27 Nm |
| Anlaufmoment | 1.5 Nm |
| Drehzahländerung pro Moment | 19.0 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 8.4 ms |
| Reibungsmoment | 0.035 Nm |
| Rotorgewicht | 0.42 kg |
| FR (Zul. radiale Wellenlast) | 100.0 |
| FA (Zul. axiale Wellenlast) | 40.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 0.69 Ω |
| Ankerinduktivität | 0.94 mH |
| Anschlusswiderstand | 0.9 Ω |
| Spannungskonstante | 7.06 V/1000 min -1 |
| Drehmomentkonstante | 0.067 Nm/A |
| Anlaufstrom | 26.0 A |
| Max. Spitzenstrom | 43.0 A |
| Elektrische Zeitkonstante | 1.04 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 32 min |
| Temperaturanstieg ohne Kühlung | 3.3 K/W |
VGM 5440
3000.0 min-1
8.3 ADC
0.477 Nm
150.0 W
162.0 mm
83.0 mm

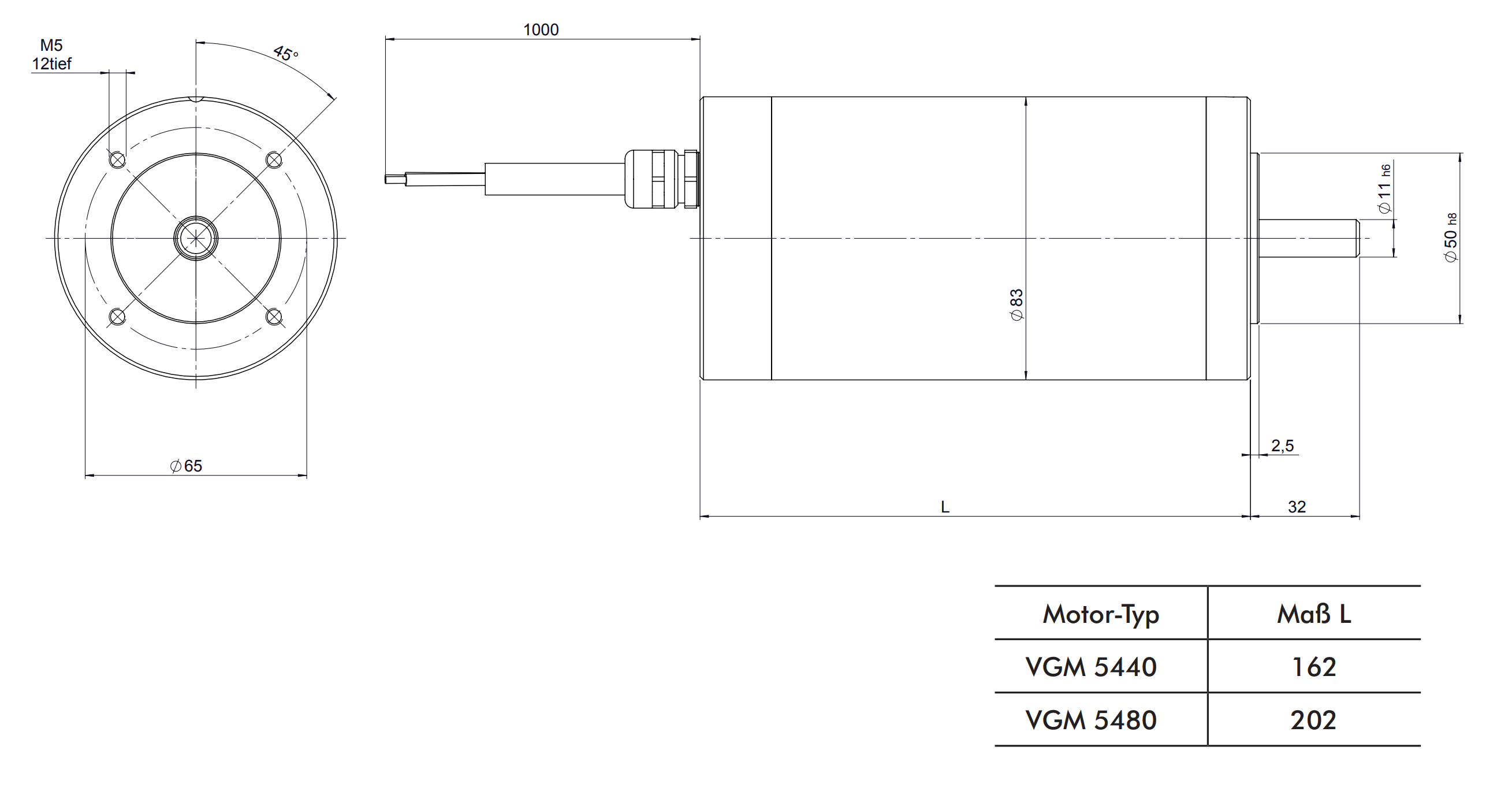

VGM 5440 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 54 werden standardmäßig mit „glatter Welle“ und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 8.3 A |
| Nennleistung | 150.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 83.0 mm |
| Länge | 162.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.2 · 10-3 kgm2 |
| Nenndrehmoment | 0.477 Nm |
| Max. Dauerdrehmoment | 0.59 Nm |
| Anlaufmoment | 3.8 Nm |
| Drehzahländerung pro Moment | 6.2 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 12.9 ms |
| Reibungsmoment | 0.08 Nm |
| Rotorgewicht | 0.85 kg |
| FR (Zul. radiale Wellenlast) | 140.0 |
| FA (Zul. axiale Wellenlast) | 56.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 0.24 Ω |
| Ankerinduktivität | 0.7 mH |
| Anschlusswiderstand | 0.29 Ω |
| Spannungskonstante | 7.02 V/1000 min -1 |
| Drehmomentkonstante | 0.067 Nm/A |
| Anlaufstrom | 74.0 A |
| Max. Spitzenstrom | 65.0 A |
| Elektrische Zeitkonstante | 2.4 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 40 min |
| Temperaturanstieg ohne Kühlung | 2.2 K/W |
VGM 5480
3000.0 min-1
12.9 ADC
0.796 Nm
250.0 W
202.0 mm
83.0 mm
VGM 5480 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 54 werden standardmäßig mit „glatter Welle“ und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 12.9 A |
| Nennleistung | 250.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 83.0 mm |
| Länge | 202.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.37 · 10-3 kgm2 |
| Nenndrehmoment | 0.796 Nm |
| Max. Dauerdrehmoment | 1.1 Nm |
| Anlaufmoment | 7.1 Nm |
| Drehzahländerung pro Moment | 3.0 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 11.6 ms |
| Reibungsmoment | 0.1 Nm |
| Rotorgewicht | 1.4 kg |
| FR (Zul. radiale Wellenlast) | 140.0 |
| FA (Zul. axiale Wellenlast) | 56.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 0.106 Ω |
| Ankerinduktivität | 0.33 mH |
| Anschlusswiderstand | 0.152 Ω |
| Spannungskonstante | 7.3 V/1000 min -1 |
| Drehmomentkonstante | 0.0697 Nm/A |
| Anlaufstrom | 126.0 A |
| Max. Spitzenstrom | 115.0 A |
| Elektrische Zeitkonstante | 2.2 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 40 min |
| Temperaturanstieg ohne Kühlung | 1.8 K/W |
VGM 8035/4
3000.0 min-1
15.2 ADC
0.9 Nm
280.0 W
147.0 mm
110.0 mm

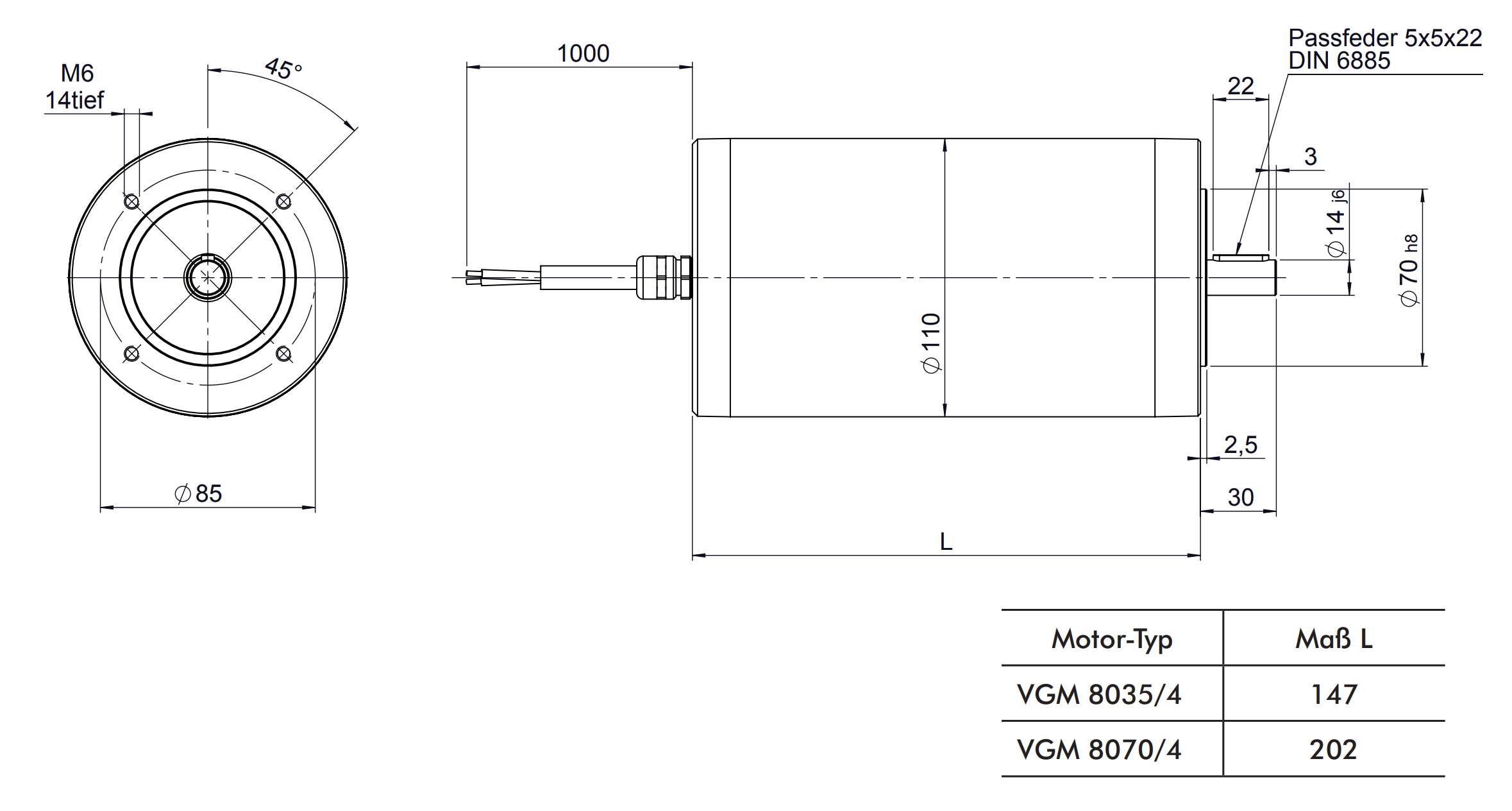

VGM 8035/4 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 80 werden standardmäßig mit Welle mit Paßfeder und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 15.2 A |
| Nennleistung | 280.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 110.0 mm |
| Länge | 147.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 0.92 · 10-3 kgm2 |
| Nenndrehmoment | 0.9 Nm |
| Max. Dauerdrehmoment | 1.05 Nm |
| Anlaufmoment | 6.5 Nm |
| Drehzahländerung pro Moment | 2.2 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 21.3 ms |
| Reibungsmoment | 0.18 Nm |
| Rotorgewicht | 1.6 kg |
| FR (Zul. radiale Wellenlast) | 200.0 |
| FA (Zul. axiale Wellenlast) | 80.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 0.07 Ω |
| Ankerinduktivität | 0.27 mH |
| Anschlusswiderstand | 0.12 Ω |
| Spannungskonstante | 7.57 V/1000 min -1 |
| Drehmomentkonstante | 0.072 Nm/A |
| Anlaufstrom | 160.0 A |
| Max. Spitzenstrom | 103.0 A |
| Elektrische Zeitkonstante | 2.3 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 40 min |
| Temperaturanstieg ohne Kühlung | 1.0 K/W |
VGM 8070/4
3000.0 min-1
27.0 ADC
1.6 Nm
500.0 W
202.0 mm
110.0 mm
VGM 8070/4 - Motoren-Aufbau
Die Gleichstrom-Motoren der Baureihe VGM 80 werden standardmäßig mit Welle mit Paßfeder und rundem Abtriebsflansch in Bauform B14 gefertigt. Die Standzeit der Kohlebürsten wurde optimiert, auf die Bürstenöffnungen wird deshalb verzichtet. Das Anschlußkabel tritt via Verschraubung axial nach außen. Flanschbefestigung mit 4 Gewinden, siehe Maßbild.
Hinweise
Toleranzen nach VDE 0530. Für nicht nach VDE 0530 angegebene Toleranzen ± 10%. Alle Werte gelten nur für den Einsatz im Temperaturbereich von 0 bis 40°C und dürfen nicht, auch nicht kurzzeitig, überschritten werden, da sonst die Gefahr einer Magnetschwächung besteht. Alle Angaben mit Verweis auf unseren Haftungsauschluss.
| Allgemeine Daten | |
|---|---|
| Nenndrehzahl | 3000.0 min-1 |
| Nennspannung | 24 V |
| Nennstrom | 27.0 A |
| Nennleistung | 500.0 W |
| Betriebsart | S1 |
| Schutzart | IP 54 (IP 65 auf Anfrage) |
| Drehrichtung | reversibel |
| Anschlussart | Mantelleitung |
| Bauform | IM B14 |
| Durchmesser | 110.0 mm |
| Länge | 202.0 mm |
| Mechanische Daten | |
|---|---|
| Massenträgheitsmoment | 1.55 · 10-3 kgm2 |
| Nenndrehmoment | 1.6 Nm |
| Max. Dauerdrehmoment | 1.9 Nm |
| Anlaufmoment | 9.0 Nm |
| Drehzahländerung pro Moment | 2.1 N-1cm-1min-1 |
| Mechanische Zeitkonstante | 34.0 ms |
| Reibungsmoment | 0.18 Nm |
| Rotorgewicht | 2.5 kg |
| FR (Zul. radiale Wellenlast) | 200.0 |
| FA (Zul. axiale Wellenlast) | 80.0 |
| Elektrische Daten | |
|---|---|
| Ankerwiderstand | 0.03 Ω |
| Ankerinduktivität | 0.1 mH |
| Anschlusswiderstand | 0.098 Ω |
| Spannungskonstante | 7.0 V/1000 min -1 |
| Drehmomentkonstante | 0.067 Nm/A |
| Anlaufstrom | 195.0 A |
| Max. Spitzenstrom | 150.0 A |
| Elektrische Zeitkonstante | 1.02 ms |
| Thermische Daten | |
|---|---|
| Max. Umgebungstemperatur | 40.0 °C |
| Isolationsklasse | F |
| Thermische Zeitkonstante | 40 min |
| Temperaturanstieg ohne Kühlung | 0.71 K/W |
